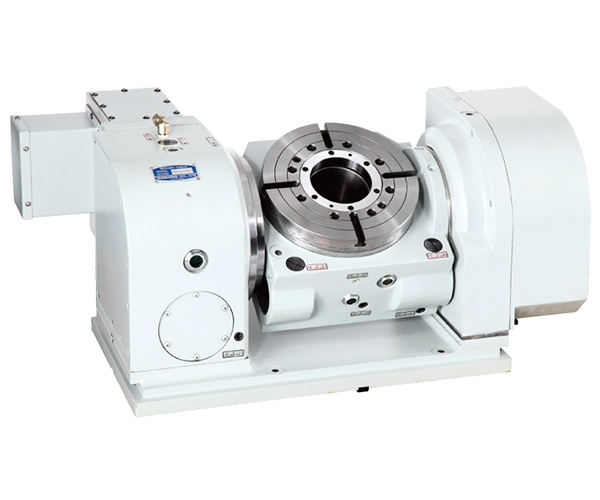

TRNC-321 TRNC-400 TRNC-500A TRNC-500C 伺服马达不会随著倾斜轴而改变角度，避免切削时产生震动。建议倾斜轴用绝对值马达
<
| 單位 | TRNC-321 | TRNC-400 | TRNC-500A | TRNC-500C |
|
|
|
| 專業術語說明 |
|
| 旋台直徑 | Ømm | 320 | 400 | 500 | Ø500(650) |
| 工作台高度 | 水平時 | mm | 350 | 420 | 520 | 300 |
| 中心高度 | 90°時 | mm | 255 | 360 | 570 | 350 |
| 總高度 | 90°時 | mm | 445 | 605 | 780 | 622.5 |
| 中心孔直徑 | Ømm | Ø100H7 | Ø150H7 | Ø50H7 | Ø50H7 |
| 貫穿孔徑 | Ømm | 100 | 150 | - | - |
| 工作台T型槽寬度 | mm | 14H7 | 14H7 | 18H7 | 18H7 |
| 導塊寬度 | mm | 18H7 | 18H7 | 18H7 | - |
| 最大工件直徑 | Ømm | 320 | 400 | 500 | 500 |
| 傾斜角度 | deg. | ±110° | -30°~+105° | -30°~+115° | -100°~+115° |
| 軸向 |
| 旋轉軸 | 傾斜軸 | 旋轉軸 | 傾斜軸 | 旋轉軸 | 傾斜軸 | 旋轉軸 | 傾斜軸 |
| 最小設定單位 | deg. | 0.001° | 0.001° | 0.001° | 0.001° |
| 分割精度 | sec. | 15" | 60"★20" | 15" | 60"★20" | 15" | 60"★20" | 15" | 60"★20" |
| 重覆精度 | sec. | 4" | － | 4" | － | 4" | － | 4" | － |
| 伺服馬達(廠牌可依需求指定) | FANUC |
| αiF 8 | αiF 12 | αiF 12 | αiF 12 | αiF 12 | αiF 30 | αiF 12 | αiF 30 |
| MELDAS |
| HF-154S | HF-204S | HF-204S | HF-204S | HF-204S | HF-453S | HF-204S | HF-453S |
| 總減速比 |
| 0.125 | 0.291666667 | 0.166666667 | 0.166666667 | 0.125 | 0.125 | 0.125 | 0.125 |
| 盤面最高轉數 | r.p.m | 25 | 8.3 | 16.6 | 16.6 | 25 | 25 | 25 | 25 |
| 最大工件慣性 | kg-cm-sec2 | 26 | 61 | 204 | 204 |
| 容許旋轉切削力 | kg-m | 26 | 30 | 78 | 78 |
| 使用壓力(鎖緊方式) | kg/cm2 | 5 (Pne.) | 5 (Pne.) | 35 (Hyd.) | 35 (Hyd.) | 35 (Hyd.) | 35 (Hyd.) | 35 (Hyd.) | 35 (Hyd.) |
| 剎車扭力 | kg-m | ◎155 | ◎310 | 110 | 170 | 250 | 450 | 250 | 450 |
| 最大工件負載 | 0° | kg | 200 | 300 | 300 | 300 |
| 0°~90° | kg | 100 | 150 | 200 | 200 |
| 旋台重量(不含伺服馬達) | kg | 450 | 911 | 2300 | 1220
|
<

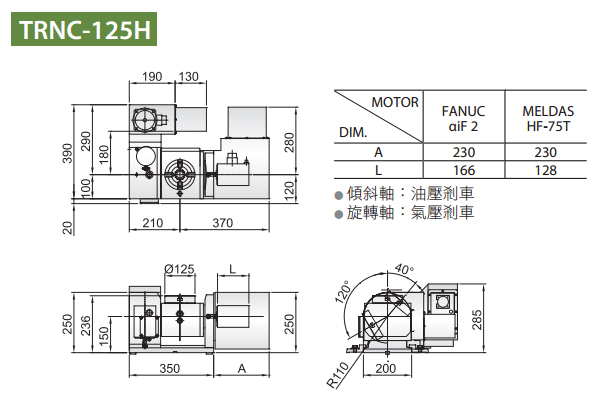

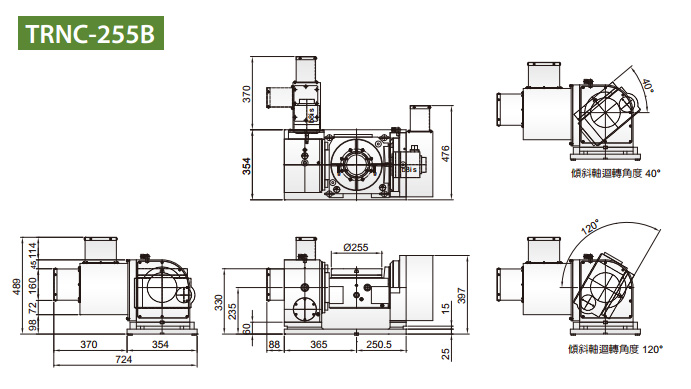

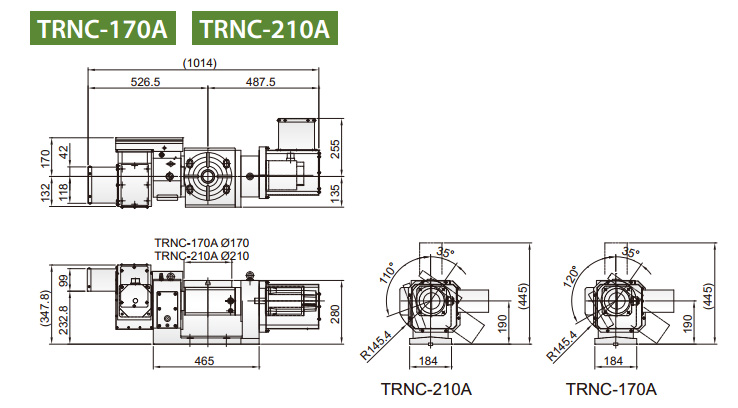

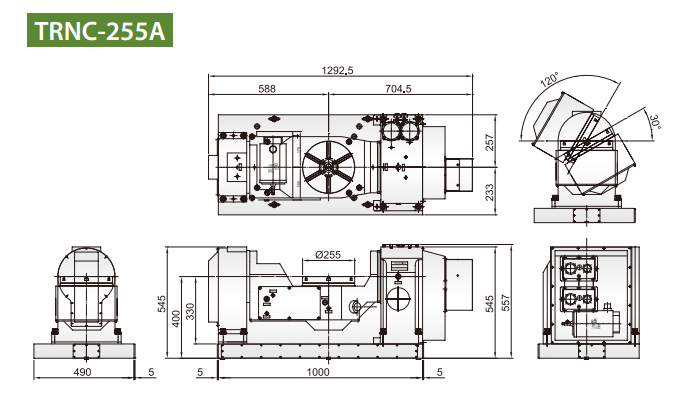

| 規格/型號 | 單位 | TRNC-125H | TRNC-170A | TRNC-210A | TRNC-255A | TRNC-255B |
|
| 專業術語說明 |
|
| 旋台直徑 | Ømm | 125 | 170 | 210 | 255 | 255 |
| 工作台高度 | 垂直 | mm | 236 | 280 | 400 | 330 |
| 中心高度 | 90°時 | mm | 150 | 190 | 400 | 235 |
| 總高度 | 90°時 | mm | 260 | 380 | 550 | 388 |
| 中心孔直徑 | Ømm | Ø25H7 | Ø35H7 | Ø45H7 | Ø50H7 | Ø100H7 |
| 貫穿孔徑 | Ømm | 25 | 35 | 45 | - | 100 |
| 工作台T型槽寬度 | mm | 12H7 | 12H7 | 12H7 | 12H7 |
| 導塊寬度 | mm | 14H7 | 18H7 | 18H7 | 18H7 |
| 傾斜角度 | deg. | -40°~+120° | -35°~+120° | -35°~+110° | -30°~+120° | -40°~+120° |
| 軸向 |
| 旋轉軸 | 傾斜軸 | 旋轉軸 | 傾斜軸 | 旋轉軸 | 傾斜軸 | 旋轉軸 | 傾斜軸 |
| 最小設定單位 | deg. | 0.001° | 0.001° | 0.001° | 0.001° |
| 分割精度 | sec. | 40" | 60" | 20" | 60" | ★20" | ★20" | 15" | 60"★20" |
| 重覆精度 | sec. | 4" | － | 4" | － | 4" | － | 4" | － |
| 伺服馬達 | FANUC |
| αiF 2 | αiF 2 | αiF 4 | αiF 4 | αiF 4 | αiF 8 | αiF 4 | αiF 8 | αiF 8 |
| (廠牌可依需求指定) | αiF 8(建議) |
| MELDAS |
| HF-75T | HF-75T | HF-104T | HF-104T | HF-104T | HF-154T | HF-104T | HF-154T | HF-154T |
| 總減速比 |
| 1/90 | 1/180 | 1/90 | 1/120 | 1/120 | 1/120 | 1/180 | 1/90 | 1/180 |
| 盤面最高轉數 | r.p.m | 55.5 | 27.7 | 44.4 | 33.3 | 25 | 25 | 16.6 | 33.3 | 16.6 |
| 最大工件慣性 | kg-cm-sec2 | 2 | 4.9 | 6.4 | 11 |
| 容許旋轉切削力 | kg-m | 8 | 15 | 16 | 48 |
| 使用壓力(鎖緊方式) | kg/cm2 | 5 (Pne.) | 35 (Hyd.) | 5 (Pne.) | 5 (Pne.) | 5 (Pne.) | 5 (Pne.) | 35 (Hyd.) | 35 (Hyd.) |
| 剎車扭力 | kg-m | 8.5 | 17 | 16 | 16 | ◎50 | ◎50 | 46 | 46 |
| 最大工件負載 | 0° | kg | 50 | 50 | 100 | 140 |
| 0°~90° | kg | 35 | 35 | 50 | 80 |
| 最大工件直徑 | Ømm | 125 | 170 | 210 | 255 | 255 |
| 旋台重量(不含伺服馬達) | kg | 106 | 126 | 131 | 599 | 400 |
